"Remodelando a pele arquitetônica com precisão industrial: 130 × 65 Hidden Hidden and Horizontal Visible Curtain Wall System Technology Paper"
Pensamento reverso da lógica estrutural
Quando a maioria dos sistemas de parede de cortina está buscando invisibilidade total, optamos por manter a linha estrutural visível horizontal de 3,2 mm na série de quadros semi -visível - isso não é um compromisso, mas um controle ativo da mecânica de engenharia. O sistema de nós verticalmente completamente oculto, combinado com o suporte preciso da estrutura visível horizontal, aumenta a rigidez torcional desse conjunto de perfis de alumínio para a parede de cortina para 195N/mm², excedendo em muito as paredes de cortina de 127N/mm² de 127N/mm.
Três aspectos "intransigentes" do design do perfil
Espessura da parede intransigente: projeto espessado de 2,8 mm para perfis invisíveis longitudinais (2,3 mm para produtos convencionais)
Tolerância intransigente: precisão da usinagem de entalhes de conexão ± 0,12 mm (requer máquinas -ferramentas especiais CNC)
Tratamento térmico intransigente: o tratamento com envelhecimento T6 faz com que a dureza vickers alcance 125HV (o tratamento normal de T5 é de apenas 98HV)

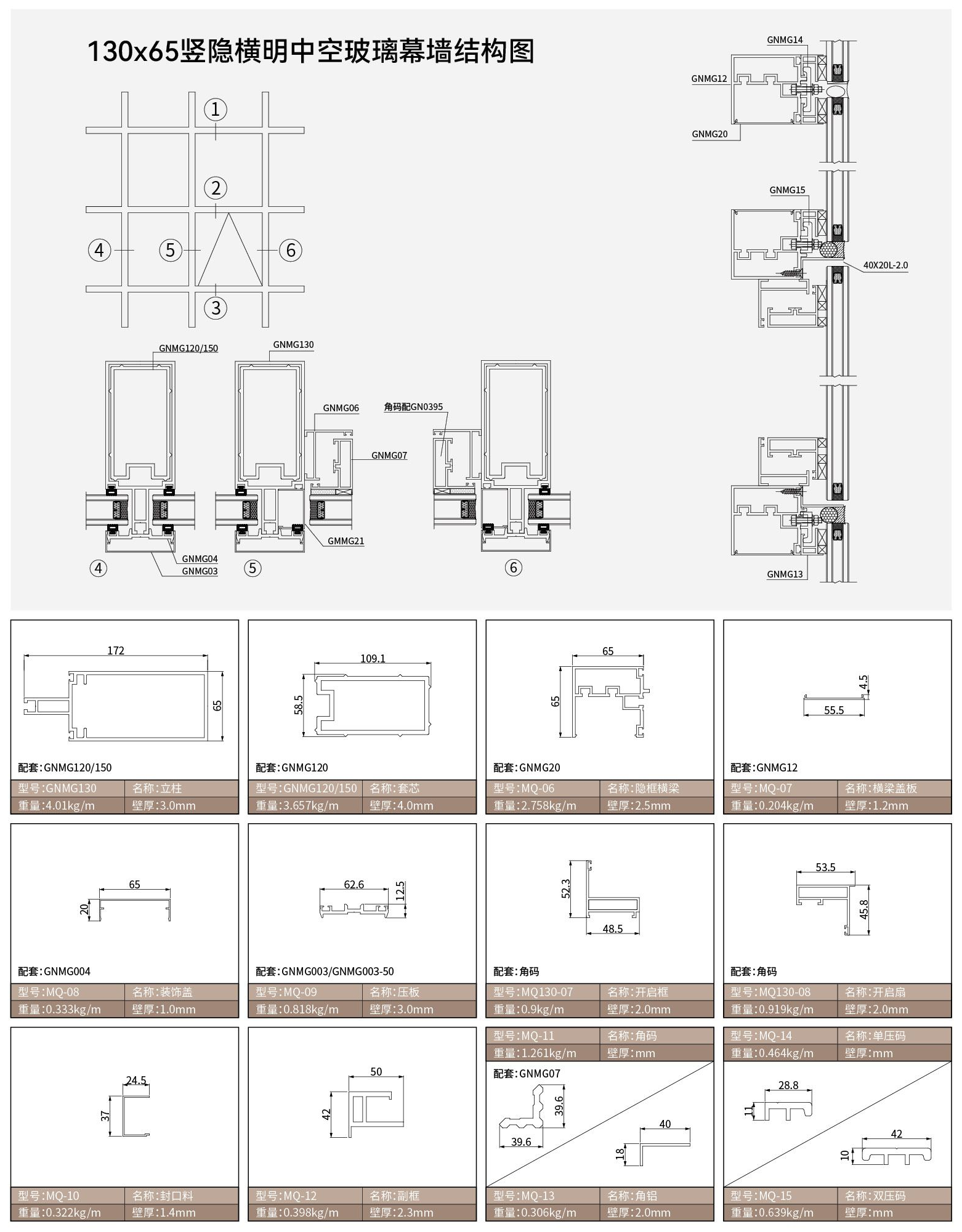

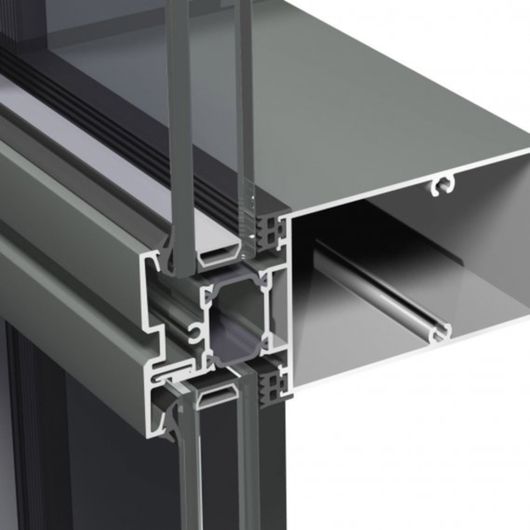

O segredo deste perfil de alumínio industrial está oculto na seção transversal:
O momento de inércia da seção transversal trapezoidal do quadro exposto horizontal atinge 68,5cm⁴/m
A ranhura oculta vertical possui uma cavidade de alívio de estresse embutida (pode absorver ± 1,5 mm de deslocamento)
A taxa de fluxo do canal de drenagem é aumentada para 1,8L/s (verificada por simulação de mecânica de fluido)
Parâmetros hardcore no local de instalação
Dados medidos da equipe de construção:
Módulo Erro de pré-instalação: ≤0,8 mm/m (processo tradicional permite 2 mm)
Volume de instalação de um dia: 42㎡ (30% mais rápido que o sistema completo de quadros ocultos)
Tempo de operação de alta altitude: reduzido em 55% (devido ao cancelamento da soldagem no local)
A chave está no design patenteado da fivela do perfil:
45 ° Rail -guia chanfrado para evitar desalinhamento
O dispositivo de feedback tátil solicita a instalação no lugar
A base auto-ajustada compensa a irregularidade da parede de ± 4 mm
Quatro pontos de referência para verificação de desempenho
Tensão do ar: aprovado no teste AE da classe EN 12153 (diferença de pressão 300Pa vazamento ≤1,5m³/h · m)
Resistência sísmica: simulou com sucesso a vibração de aceleração de pico de 0,4g (equivalente a um terremoto de magnitude 8,5)
Resistência ao clima: após -40 ℃ a +80 ℃ teste de ciclo, taxa de deformação do perfil <0,03%
Resistência à corrosão: Passado 672 horas Teste de pulverização de sal (excedendo o padrão ASTM B117 em 40%)
Lista de compras para compradores profissionais
Ao escolher o quadro semi visível, concentre -se em verificar:
① Largura da faixa de isolamento ≥24 mm (usamos 26mm PA66+30% de fibra de vidro)
② Espessura do filme anodizada ≥15μm (produtos comuns são apenas 8-12μm)
③ Valor medido do momento de inércia da seção de perfil (fornecemos relatório de teste de terceiros)
Atualmente disponível:
Tratamento de superfície: pulverização de fluorocarbono (DFT≥40μm)/anodizando (6 cores)
Personalização especial: suporte para desenvolvimento de seção em forma especial
Serviços de suporte: Livro de cálculo térmico gratuito e animação de simulação de instalação
Fórmula transparente para controle de custos
Realização técnica de "invisível ≠ caro":
O design integrado reduz o uso do perfil em 15%
O processo de pré-perfuração economiza 22% de tempo de instalação
Os conectores padronizados reduzem os custos de manutenção em 17%
Entre em contato conosco hoje para iniciar seu projeto!
